ERD (Entity Relationship Diagram)

ER model (entity relationship) digunakan untuk menggambarkan diagram basis data pada suatu institusi/organisasi dalam bentuk entity, attribute dan relationship antar entitas. ER model belum bisa diimplementasikan secara langsung kedalam basis data.

ERD (entity relationship diagram) menggambarkan hubungan antar entitas, dirancang untuk mengekspresikan struktur logis basis data dengan sederhana dan jelas.

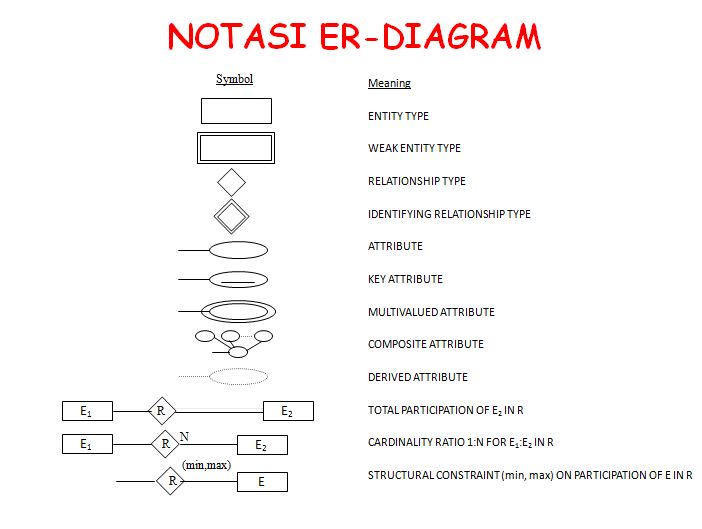

Unsur-unsur yang ada dalam ERD adalah :

1.    Entitas

Entitas adalah objek yang bisa dibedakan satu dengan lainnya. Entitas bisa berupa benda, contoh: mobil, televisi, mahasiswa, dll. Entitas bisa juga berupa konsep, contoh: perkuliahan. Entitas digambarkan dengan bentuk persegi.

Jenis entitas antara lain :

a.       Entitas kuat (strong entity type)

Entitas kuat merupakan entitas yang keberadaannya mandiri, tidak tergantung pada entitas lain. Misal: pegawai, mahasiswa, dll.

b.      Entitas lemah (weak entity type)

Entitas lemah merupakan entitas yang keberadaannya tergantung pada entitas lain. Misal, entitas tanggungan tergantung keberadaannya pada entitas pegawai. Entitas lemah tidak mempunyai atribut kunci (key attribute) tapi hanya partial key.

Entity sets merupakan kumpulan entitas yang mempunyai tipe yang sama.

2.    Atribut

Atribut adalah sesuatu yang digunakan untuk mendeskripsikan entitas. Melalui atribut entitas dapat dibedakan satu dengan lainnya. Contoh sebuah entitas pegawai memiliki atribut nip, nama, alamat, jeniskelamin, tgllahir. Attribute ini digambarkan dengan bentuk elips.

Tipe-tipe atribut antara lain :

a.       Atribut sederhana (simple attribute)

Atribut yang tidak dapat dibagi lagi, bersifat atomik. Setiap entitas memiliki atribut sederhana

b.      Atribut komposit (composite attribute)

Atribut yang masih dapat dibagi menjadi beberapa atribut

c.       Atribut bernilai banyak (multivalued attribute)

Atribut yang memiliki nilai/isi  lebih dari satu

d.      Atribut turunan (derived attribute)

Atribut yang diturunkan dari atribut lain – atribut ini sebenarnya tidak ada

e.      Atribut kunci (key attribute)

Atribut yang menjadi kunci pembeda

3.    Relationship

Relationship menggambarkan keterhubungan antar entitas. Dengan kata lain entitas-entitas tersebut saling berpartisipasi dalam relationship tersebut. Relationship memiliki bentuk bujursangkar.

Relationship ini memiliki beberapa jenis antara lain :

-       relationship menghubungkan entitas-entitas yang saling berpartisipasi.

-       relationship yang menghubungkan 2 entitas disebut binary relationship

-       relationship yang menghubungkan 3 entitas disebut ternary relationship

-       relationship yang menghubungkan lebih dari 3 entitas disebut n-ary relationship

-       relationship yang menghubungkan entitas tersebut sendiri disebut recursive relationship

-       relationship yang menghubungkan entitas lemah dengan entitas kuat pemiliknya disebut identifying relationship

Rasio kardinalitas (cardinality ratio)

Rasio kardinalitas menjelaskan jumlah keterhubungan satu entity dengan entity lain dan menunjukkan batasan hubungan relaationship. Kardinalitas ini disebut juga dengan constraint on relationship.

Tipe-tipe yang ada dalam cardinalitas antara lain :

- 1:1 (one to one)

- 1:n (one to many) atau n:1 (many to one)

- m:n (many to many)
